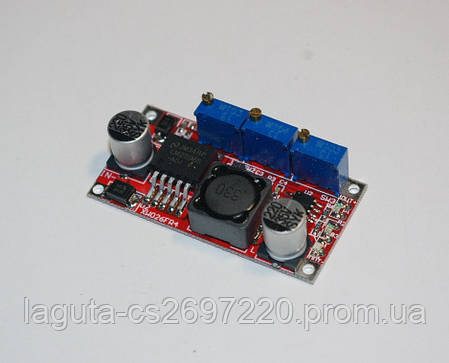

Драйвер "Steep-down" з регулюванням напруги та струму. LM2596S

Драйвер

Є стабілізатором струму за вихідної напруги від 1,5 до 30 В

силовий чип — LM2596S

Вихідний струм — до 3000 мА

приклад використання драйвера під час заряджання літієвого акумулятора:

Правим резистором "U" на холостому ходу настроюємо кінцеву напругу, наприклад, 4,2 В. Лівим резистором "I" граничаємо максимальний струм заряджання, наприклад 1 А (у режимі обмеження струму світитимуться світлодіоди CH і CC). Середнім резистором "Iк" настроюємо струм, за якого заряджання батареї буде вважатися завершеним, наприклад 0,05 А (у цьому режимі сигналізує світлодіод ОК).
